3PMで4WSにしたときに逆位相、同位相をSW1とSW2を使って切り替える手順。（覚え書き）

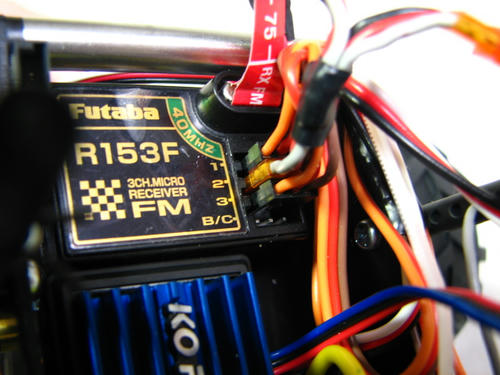

・1ch＝フロントサーボ
・2ch＝アンプ
・3ch＝リアサーボ

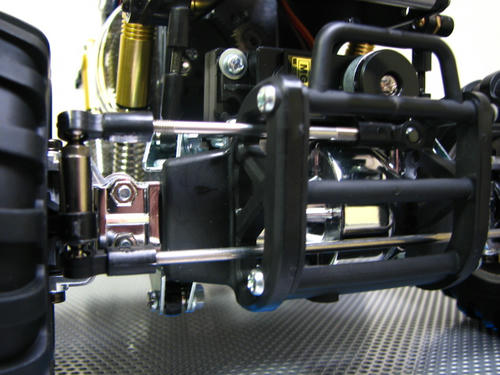

リアサーボセーバーはフロント同様に下向き。

SELを押しながら電源投入。

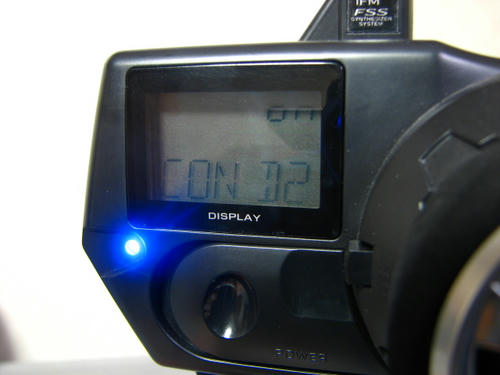

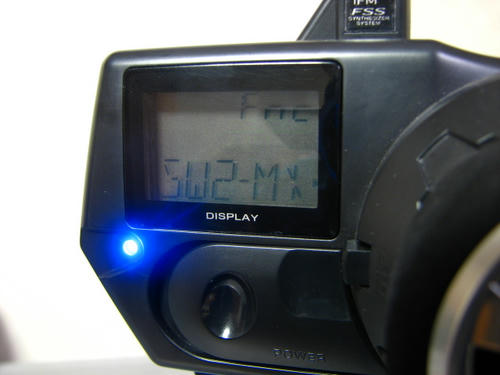

SW2＝MX、CON D2＝on。
（CON D2がSW1の設定になるのでSW1はoffで構わない）

電源を落とし、再起動。








PMX（プログラミングミキシング設定）SW2

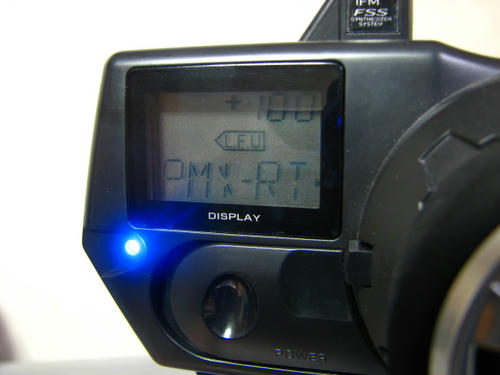

・L.F.U＝＋100
・R.B.D＝＋100
・MS＝CH1

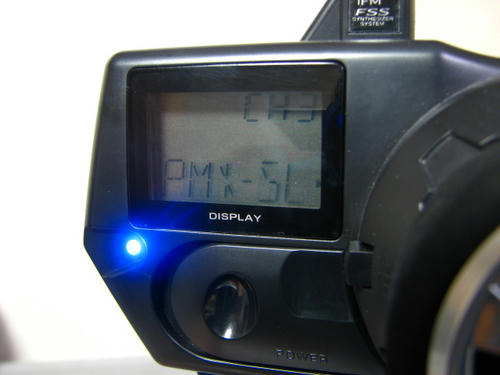

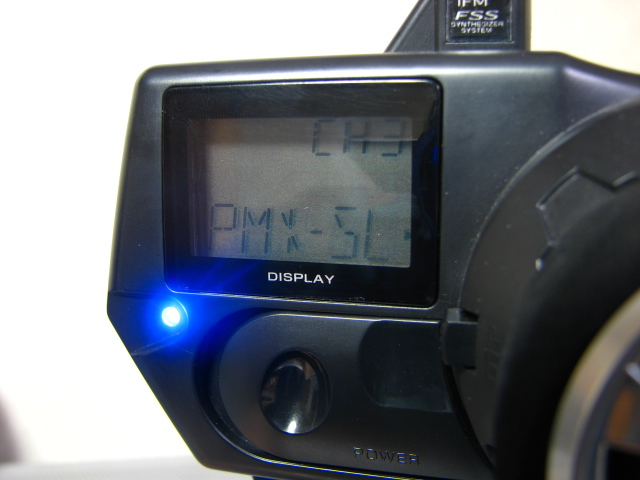

・SL＝CH3
・MD＝off
※L.F.U、R.B.Dはリアサーボの左右動作量ですので好みの数値で設定してください。




・CH3＝0

SW1を押す。

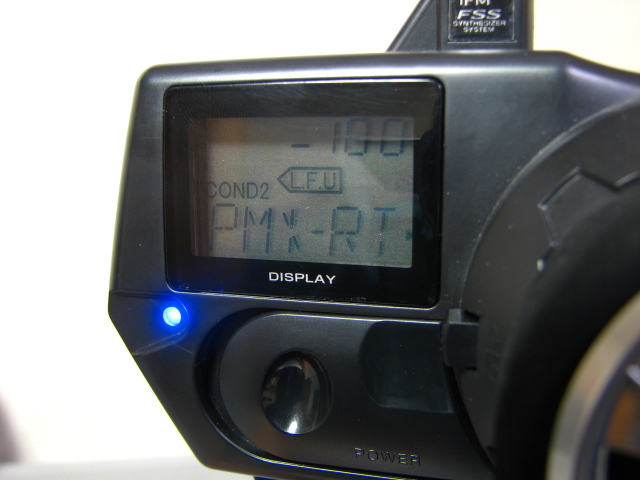

LED点滅、ディスプレイにCOND2の表示確認。






PMX（プログラミングミキシング設定）SW1

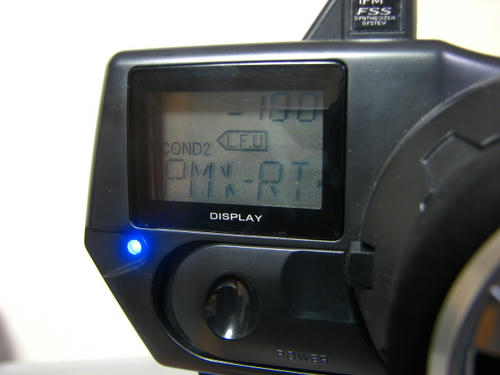

・L.F.U＝−100
・R.B.D＝−100
・MS＝CH1
・SL＝CH3
※L.F.U、R.B.Dはリアサーボの左右動作量ですので好みの数値で設定してください。

以上で設定終了。。。なはず＾＾；

かっこつけてjunfacのtechのように画像だけで判断しろ！的に済まそうとしたけど、やっぱりテキスト入りの方が断然解りやすくないっすか？＾＾

だってクロウリング布教活動中ですもの！爆

3PMユーザーに優しい環境を整えてあげないと・・・と素人が言ってみる。＾＾；

んで、上記の設定で出来ること。

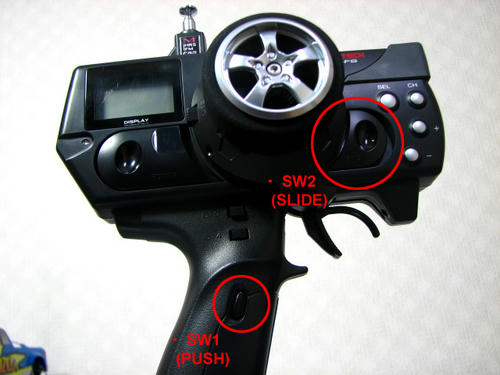

・SW1on（+SW2on）＝同位相（カニ走り仕様）
・SW2on＝逆位相（小回り仕様）
・SW1off、SW2off＝2WS（フロントステアリング仕様）

SW2の逆位相（小回り仕様）での走行中にSW1スイッチを押すことで同位相（カニ走り仕様）になります。

もう一度SW1を押すと同位相（カニ走り）は解除され、逆位相（小回り仕様）に戻ります。

※SW1単体では動作しないので、ミキシングするには必ずSW2のスイッチを入れる必要があります。
（2WS走行時にSW1（SW2off）を押してもカニ走りしない）

と、まあ文章で説明するより実際に見てもらうのが一番ですね。







前回、アンプを壊した原因のサーボ逆転発想。

アンプ修理代￥1,680-なり〜・・・。
